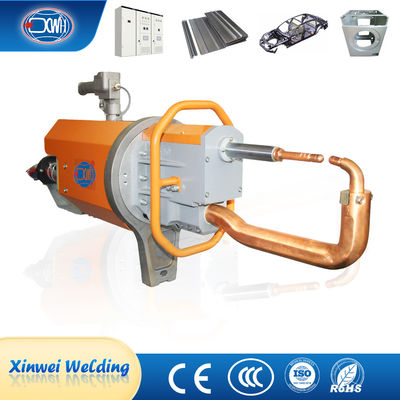

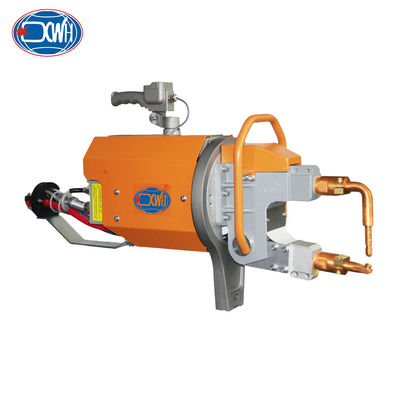

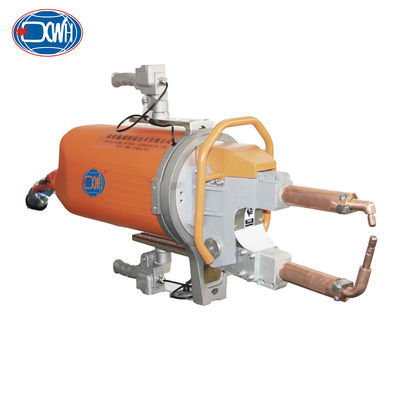

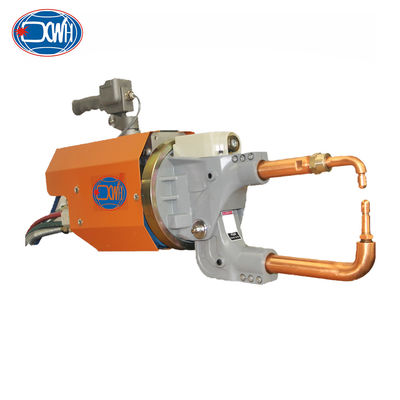

제품 상세 정보:
|
| Product Name: | Small Portable Welding Machine | Function: | Resistance Spot Welding |
|---|---|---|---|
| Machine type: | Handheld Portable | Application: | Automotive Industry |
| Feature: | High Efficiency | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | 인증: | Certification |
| 강조하다: | 자동 스테인레스 강 스폿 용접기,100KVA 이동식 용접기,380V 스테인레스 강 스폿 용접기 |
||
제품 설명
휴대용 스팟 용접 기계는 융합 용접 트랜스포머, 실린더, 소레노이드 밸브, 물 및 가스 분배 장치, 회전 고리 및 서스펜션 막대, 모듈형 디자인을 채택합니다.균형 시스템, 제어 손잡이 및 기타 관련 장치가 하나의 주요 전기 회로는 3 단계 AC 380V / 50HZ 입력을 채택합니다.제어 장치의 제어 가능한 실리콘을 통과하고 트랜스포머로 전달됩니다.트랜스포머에 의해 전압을 감소 한 후, 2차 출력은 전극 사이의 낮은 전압 (4.75-10V) 및 큰 전류 (12-20KA) 이다.컨트롤러는 웰딩 사양의 요구 사항을 충족시키기 위해 트랜스포머의 출력 전류를 조정하기 위해 제어 가능한 실리콘의 전도 각도를 조정.
| 품목/모델 | 단위 | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| 전력 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| 최대 단전 전류 | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| 2차 해제 전압 | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| 전압 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| 팔 사이의 거리 | MM | 120~280 | 100~300 | 120~128 | 100~300 | 120~280 | 100~300 |
| 전극에서의 최대 강도 | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| 작업 도동 | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| 맥스.스트로크 | MM | 50~120 | 60/100/140 | 50~120 | 60/100/140 | 50~120 | 60/100/140 |
| 최대 팔 길이 | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| 압축 공기 공급 | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 최소 길이의 팔과 함께 온건 철강 판의 최대 두께 | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500mm 팔로 | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| 최대 길이의 팔 | MM | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 20.0+20 | 20.0+20 |
| 크로스 와이어 최대 | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| 냉각 물 압력 감소 | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| 냉각 물 흐름 | l/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* 용접 팔의 거리와 각도 및 길이는 고객의 요청에 따라 만들 수 있습니다.
특징:
1) 휴대용 용접기 용접 클램프의 무게는 약 80Kg이며 조작이 쉽습니다. 작은 발자국.
2) 장비는 다른 용접 위치의 요구를 충족시키기 위해 자유롭게 이동 할 수 있습니다.
3) 센서 케이블은 물 케이블이며 스프링 밸런서에 의해 매달려 있어 조작이 용이합니다.
4) 회전 디스크의 회전 메커니즘은 회전에서 유연하고 거의 마모되지 않은 내구성을 가진 구슬 베어링을 채택합니다.앞 및 뒷 평형 조정 장치 및 브레이크 잠금 장치는 쉽고 빠르게 작동합니다.안전하고 신뢰할 수 있습니다.
적용:
휴대용 스팟 용접 기계는 자동차 제조, 유지 보수, 가전제품, 문과 창문, 농업,건설용 철강 및 기타 금속 제조업.
일반 구조
다중 전극 팔
사용 및 설치
이미지
