제품 상세 정보:
|
| Product Name: | Portable Handheld Welding Machine | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Car Industry |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | 인증: | Certification |
| 강조하다: | 가지고 다닐 수 있는 포켓용 용접기,SS 포켓용 점 용접기,100KVA 가지고 다닐 수 있는 점 용접기 |
||
제품 설명

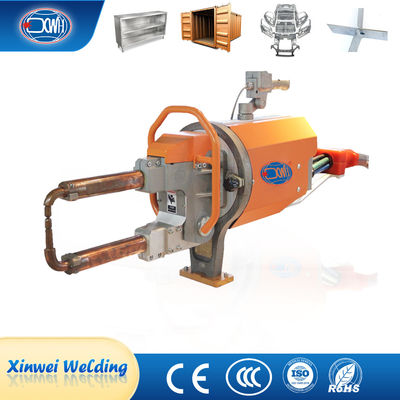

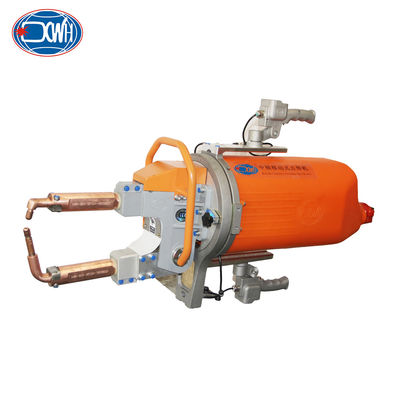

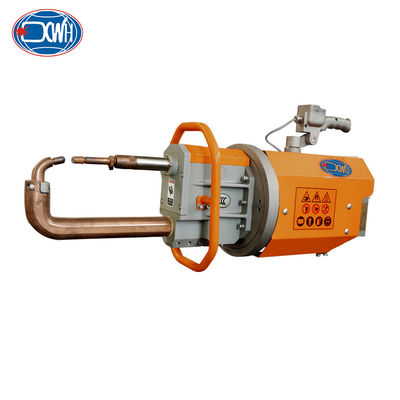

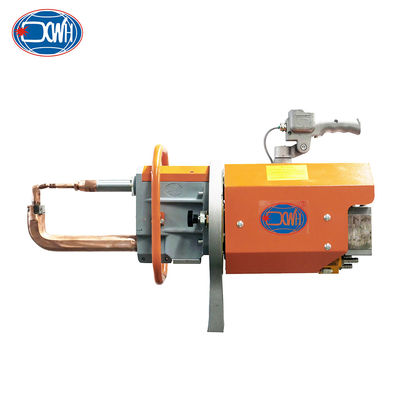

휴대용 스팟 용접 기계는 용접 변압기, 실린더, 소레노이드 밸브, 물 및 가스 분배기, 회전 고리 및 서스펜션 막대, 균형 시스템,그리고 제어 손잡이컨트롤러를 통해 티리스토르 (IGBT) 의 크기를 조정함으로써 트랜스포머의 출력 전류는 용접 사양의 요구 사항을 충족하도록 조정 할 수 있습니다.
| 품목/모델 | 단위 | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| 전력 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| 최대 단전 전류 | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| 2차 해제 전압 | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| 전압 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| 팔 사이의 거리 | MM | 120~280 | 100~300 | 120~128 | 100~300 | 120~280 | 100~300 |
| 전극에서의 최대 강도 | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| 작업 도동 | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| 맥스.스트로크 | MM | 50~120 | 60/100/140 | 50~120 | 60/100/140 | 50~120 | 60/100/140 |
| 최대 팔 길이 | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| 압축 공기 공급 | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 최소 길이의 팔과 함께 온건 철강 판의 최대 두께 | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500mm 팔로 | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| 최대 길이의 팔 | MM | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 20.0+20 | 20.0+20 |
| 크로스 와이어 최대 | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| 냉각 물 압력 감소 | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| 냉각 물 흐름 | l/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* 용접 팔의 거리와 각도 및 길이는 고객의 요청에 따라 만들 수 있습니다.
특징:
1) 용접 과정에서 분출이 크게 감소하여 용접 품질을 향상시키고 용접 환경을 정화합니다.
2) 통합 모듈 설계, 용접 제어 시스템은 안정적인 성능, 높은 신뢰성 및 낮은 용접 실패율을 가지고 있습니다.
3) 트랜스포머는 국제 표준을 충족하는 중기밀도 유형을 채택합니다. 제품 기술은 F 수준의 단열과 IP65 높은 보호 수준을 갖추고 있습니다.과열 보호 기능이 장착되어 있습니다, 높은 효율성, 낮은 자기 손실, 높은 출력 전력, 높은 네트워크 활용률.
4) 웰딩 클램프 실린더의 압력을 조절하기 위해 비율 밸브를 채택하여 정확한 제어를 보장합니다.
5) 고강도 판, 알루미늄, 진열 금속 및 기타 금속 재료를 용접하는 데 널리 사용됩니다.
적용:
휴대용 스팟 용접 기계는 자동차 제조, 유지 보수, 가전제품, 문과 창문, 농업,건설용 철강 및 기타 금속 제조업.
전기 저항 용접의 용접 원칙
용접은 두 개의 기둥형 전극 사이에 압축되고 전기로 가열되므로, 용접은 접촉에서 녹아 덩어리를 형성합니다.용접은 응고되고 압력으로 결정화되어 밀도가 높은 용접 지점을 형성합니다.. 스팟 용접은 얇은 판 (lap) 및 강철 막대 용접에 적합합니다. 자동차, 항공기, 전자제품, 도구 및 일상 생활 필수품의 생산에 널리 사용됩니다.
용접 과정
휴대용 스팟 용접 기계의 주요 작업 과정은 압력화, 용접, 유지 보수 및 휴식 4 가지 기본 절차로 구성되어 있으며 필요한 경우 추가 절차가 추가 될 수 있습니다.
일반 구조
다중 전극 팔
사용 및 설치
이미지
